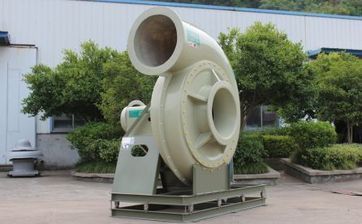

F6-30型防腐離心風機
1、用途 F6-30型風機一般用于化工企業腐蝕氣體（如HCI、HF）輸送，亦可用于輸送空氣及不自燃、不含有粘性物質的氣體。所用材質為優質聚丙烯或其他耐腐蝕材料，輸送介質的溫度不得超過60℃，介質中所含的塵土及硬質顆粒不得大于150mg/m3。
2、形式
1）本風機為單吸入，機號有№5、6、7、8、9、9.5，共7個機號組成。
2）本風機又可制成右旋或左旋兩種形式：從電動機一端正視，如葉輪按順時針?lè )较蛐D稱順轉風機，以“順”表示；按葉輪按逆時針?lè )较蛐D，稱逆轉風機，以“逆”表示。
3）風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。
4）風機的傳動方式為C式或D式二種。
3、結構特點 本風機主要由葉輪、機殼、進風口、傳動組、支架等組成。
1）葉輪 有葉片12片，聚丙烯材料，焊于輪蓋和輪盤之間，葉輪成形后經靜、動平衡校正，運轉平穩可靠。
2）機殼 用優質塑料板材焊接成蝸形整體，最下方有一清污圓孔。
3）進風口 作成收斂式流線形的整體結構，用螺栓與前蓋板組固定（或焊接）。
4）傳動組 由主軸、軸承箱、聯軸器（或帶輪）等組成，主軸采用優質耐腐鋼（或外襯聚丙烯材料）制成，采用滾動軸承，用軸承潤滑脂潤滑。
5）密封組 采用新型結構，雙向迷宮密封，亦可按用戶要求采用抽氣密封或磁力油封密封。
4、性能與選擇 本風機的性能按風機無因次工況點性能表?yè)Q算。
P=Ψρu22
q=900ΠD22uΦ
式中
D2—葉輪葉片外緣直徑
u2—葉輪葉片外緣線速度(m/s)
ρ—氣體密度(kg/m3)
p—全壓(Pa)
q—流量(m3/h)
設計和使用單位根據所選用的流量和全壓，從性能表中確定其機號及所需功率選用電動機，亦可選用其他型號電動機，但轉速和功率要適當，并在訂貨時注明。
風機出廠檢查性能是所需流量時全壓值的偏差不低于設計全壓值的5%。（以常溫風機性能測試為準）。
F6-30性能與選用件表
|
機號 |
轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
全壓 效率 （%） |
所需 功率 /KW |
電動機 |
V帶 |
主軸帶輪 代號 |
電動機帶輪 代號 |
電動機 滑軌部 代號 |
|||
|
型號 |
功率 /KW |
型號 |
根數 |
代號 |
|||||||||
|
8.6C |
1600 |
4182 4145 4083 3949 3752 3618 3358 3062 |
6474 7521 8563 9615 10653 11700 12747 13794 |
77.5 80.4 81.6 82 80.8 79.9 77 73.9 |
11.7 13.0 14.4 15.5 16.7 17.8 18.7 19.2 |
Y180M-4 Y180L-4 |
18.5 22 |
C C |
4 4 |
2500 2500 |
50-C4-250 50-C4-250 |
48-C4-280 48-C4-280 |
ST0201*04 ST0201*04 |
|
1400 |
3202 3174 3126 3023 2872 2769 2571 2345 |
5665 6581 7493 8412 9322 10238 11154 12070 |
77.5 80.4 81.6 82 80.8 79.9 77 73.9 |
7.85 8.70 9.66 10.4 11.2 11.9 12.5 12.9 |
Y160L-4 Y180M-4 |
15 18.5 |
C C |
4 4 |
2500 2500 |
50-C4-250 50-C4-250 |
42-C4-250 48-C4-250 |
ST0201*04 ST0201*04 |
|
|
9C |
1600 |
4333 4295 4230 4091 3887 3748 3479 3173 |
7217 8409 9546 10718 11876 13043 14210 15377 |
77.5 80.4 81.6 82 80.8 79.9 77 73.9 |
13.5 15.0 16.7 17.9 19.2 20.6 21.5 22.2 |
Y180M-4 Y180L-4 |
18.5 22 |
C C |
4 4 |
2500 2500 |
50-C4-250 50-C4-250 |
48-C4-280 48-C4-280 |
ST0201*04 ST0201*04 |
|
9C |
1300 |
3202 3174 3126 3023 2872 2769 2571 |
5665 6581 7493 8412 9322 10238 11154 |
77.5 80.4 81.6 82 80.8 79.9 77 |
7.85 8.70 9.66 10.4 11.2 11.9 12.5 |
Y160L-4 Y180M-4 |
15 18.5 |
C C |
4 4 |
2500 2500 |
50-C4-250 50-C4-250 |
42-C4-250 48-C4-250 |
ST0201*04 ST0201*04 |
