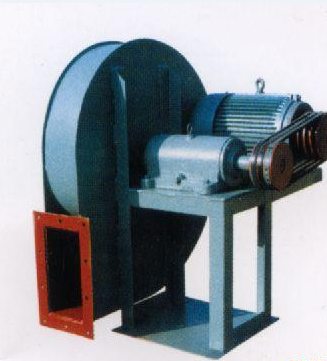

9-20-11型離心風機
1、用途
9-20-11型離心風機為一般鍛冶爐及高爐強制通風，適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質之氣體，輸送氣體氣溫不超過50℃，氣體中所含的塵土及硬細顆粒物不大于150mg/m3。
2、形式及結構特點
9-20-11型№4、5、6、7、8、10、12、14、16。通風機的特征是全部用電動機直聯傳動。主軸轉速較高，為減少機體振動，軸承座皆較低，與水泥地基直接接觸。離心風機傳動方式，№4～6采用A式無軸承箱裝置，以電動機直接傳動，№7～16采用D式懸臂支撐裝置，以滾動軸承支撐，與電動機用彈性聯軸器傳動。
9-20-11型風機葉片數皆為12片，均屬前向彎曲葉型，中址出口高度為30度，葉輪最高圓周速度不超過125m/s。
3、性能與選擇
1)表中每一個轉速的性能為最高效率點90%以上范圍內的性能，按風量等分為8個性能點，訂貨時請按此8個點性能標注。
2)表中性能3指溫度在20℃，大氣壓為101325Pa，氣體密度1.2kg/m3的標準狀態下的空氣性能。若介質不同表中性能按相關公式計算。
9-20-11性能與選用件表
|
機號 |
轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
全壓效率 (%) |
空氣功率 /KW |
軸功率 /KW |
附加功率 (%) |
所需功率 /KW |
電動機 |
底腳墊板 部4套編號 |
電動機 軸頭 (D) |
|
|
型號 |
功率 /KW |
|||||||||||
|
№4 |
2840 2840 2840 2900 2880 2880 2880 2880 |
3567.2 3684.8 3773 3792.6 3714.2 3606.4 3469.2 3302.6 |
690 830 970 1110 1250 1390 1530 1670 |
66.2 70 72.5 73.5 73 71.8 69.5 66.2 |
1.03 1.22 1.4 1.59 1.77 1.94 2.12 2.31 |
1.03 1.22 1.4 1.59 1.77 1.94 2.12 2.31 |
30 30 30 30 30 30 20 20 |
1.34 1.59 1.82 2.07 2.3 2.52 2.54 2.78 |
Y90S-2 Y90L-2 Y90L-2 Y90L-2 Y100L-2 Y100L-2 Y100L-2 Y100L-2 |
1.5 2.2 2.2 2.2 3 3 3 3 |
|
24 24 24 24 28 28 28 28 |
|
№5 |
2900
2930 |
5586 5762.4 5899.6 5929 5821.2 5635 5439 5154.8 |
1340 1615 1880 2160 2430 2700 2970 3240 |
66.2 70 72.5 73.5 73 71.8 69.5 66.2 |
3.14 3.69 4.26 4.83 5.38 5.9 6.45 7.01 |
3.14 3.69 4.26 4.83 5.38 5.9 6.45 7.01 |
20 20 20 20 15 15 15 15 |
3.77 4.43 5.11 5.8 6.19 6.79 7.42 8.06 |
Y132S1-2 Y132S1-2 Y132S1-2 Y132S2-2 Y132S2-2 Y132S2-2 Y132S2-2 Y160M1-2 |
5.5 5.5 5.5 7.5 7.5 7.5 7.5 11 |
|
38 38 38 38 38 38 38 42 |
|
№6 |
2930 2930 2930 2930 2900 2900 2940 2950 |
8271.2 8643.6 8849.4 8937.6 8859.2 8722 8467.2 8143.8 |
2595 3120 3650 4180 4710 5250 57750 6300 |
72.6 76.5 78.8 80.7 80.2 79.2 76.5 72.6 |
8.2 9.79 11.23 12.88 14.45 16.08 17.75 19.63 |
8.2 9.79 11.23 12.88 14.45 16.08 17.75 19.63 |
15 15 15 15 15 15 15 15 |
9.43 11.26 12.92 14.81 16.62 18.49 20.41 22.57 |
Y160M1-2 Y160M2-2 Y160M2-2 Y160M2-2 Y160L-2 Y160L-2 Y180M-2 Y200L1-2 |
11 15 15 15 18.5 18.5 22 30 |
|
42 42 42 42 42 42 48 55 |
9-20-11性能與選用件表
|
機號 |
轉速 /(r/min) |
全壓 /Pa |
流量 /(m3/h) |
全壓效率 (%) |
空氣功率 /KW |
軸功率 /KW |
附加功率 (%) |
所需功率 /KW |
電動機 |
底腳墊板 部4套編號 |
電動機 軸頭 (D) |
|
|
型號 |
功率 /KW |
|||||||||||
|
№7 |
2940 2950 2950 2950 2900 2970 2970 2970 |
11260.2 11760 12054 12171.6 12063.8 11858 11534.6 11093.6 |
4125 4960 5800 6650 7500 8350 9180 10020 |
72.6 76.5 78.8 80.7 80.2 79.2 76.5 72.6 |
17.75 21.2 24.4 27.9 31.65 34.7 38.4 42.6 |
18.12 21.63 24.9 28.47 32.3 35.41 39.18 43.47 |
15 15 15 15 15 15 15 15 |
20.84 24.87 28.64 32.74 37.15 40.72 45.06 49.99 |
Y180M-2 Y200L1-2 Y200L1-2 Y200L2-2 Y200L2-2 Y250M-2 Y250M-2 Y250M-2 |
22 30 30 37 37 55 55 55 |
|
48 55 55 55 55 60 60 60 |
|
№8 |
||||||||||||
