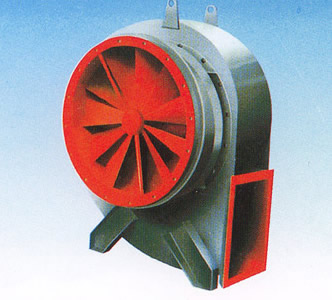

1～75t╱h工業鍋爐用GG、GY系列鍋爐離心通、引風機
1、用途 GG、GY系列鍋爐離心通、引風機是為1～75t/h工業鍋爐設計專用通、引風機，其性能完全滿足各種規格鍋爐的匹配要求，符合國家對環境保護，污染治理等規定之要求。
GY系列引風機包括：GY2-13№8.8D、GY4-13№9D、GY6-13№9.8D、№8-13№10D、GY10-13№10D、GY15-13№12D、GY20-13№12.4D、№20-13№12.5D、GY40-13№14D、GY75-13№20D。
GG系列包括：GG2-13№4A、GG4-13№4.5A、GG6-13№5A、GG10-13№8D、GG15-13№9D、GG20-13№10D、GG20-14№10D、GG40-13№11D、GG75-13№16D。
產品按JB/T4357-1999《工業蒸汽鍋爐用離心引風機》和GB/T13275-1991《一般用途離心通風機 技術條件》設計制造，產品分等按JB/T53275-1999《工業蒸汽鍋爐用離心引風機質量分等》和JB/T53063-1999《一般用途離心通風機產品質量分等》執行。
2、形式 本系列風機運行效率高，噪聲低，性能曲線平坦，高效運行區域寬廣，風機設計成單吸入結構，采用D式、A式傳動，結構緊湊，運輸、安裝、使用方便。
風機制成左、右旋0度、45度、90度、135度、180度、225度、270度不同出口方向，還可根據用戶特殊需要做成其他角度。
3、結構特點 風機由葉輪、機殼、進風口、調節門、傳動組構成，總重量不超過1～6t，2～10t鍋爐引風機配有基礎鋼架。
1）葉輪 引風機葉輪采用Q345（16Mn）鋼板制造，錐形輪蓋，有12～28只葉片，保證了風機理想的氣動性能，實現高壓風機的高效率；葉輪經過靜、動平衡校正，并經過超速試驗，因此，運轉平穩可靠。
2）機殼 機殼采用普通鋼板焊接成整體蝸殼形結構。
3）進風口 進風口制成收斂式流線形整體結構，用螺栓聯接固定在機殼側板或蓋板法蘭上，螺栓聯接部位用石棉繩密封氣體。
4）調節門 本系列引風機均配有調節門，小型通風機根據用戶要求，配調節門用于進口氣流方向和管道性能，使風機保持在高效區運行，調節門根據標牌和定位盤示意可由全開至全閉范圍調節。
5）傳動組 本系列風機采用軸承箱體D式傳動，軸承箱內注L－AN46全損耗系統用油潤滑、油量按油標指示，出廠時無油；引風機安裝運行時在傳動箱內加注二硫化鉬高溫潤滑劑，潤滑油3～5個月更換一次，如排煙溫度t≥180℃可配水冷軸承箱體，以保證風機的良好運行和使用壽命。
4、性能與選擇 風機性能以風機的流量、全壓、主軸轉速，功率和效率等參數表示，性能表中給出的性能GY引風機是按煙氣t=180℃、大氣壓pa=101325Pa，煙氣ρ＝0.78kg/m3設計，GG通風機性能按氣體溫度t=20℃、大氣壓pa=101325Pa，煙氣ρ＝1.2kg/m3設計。
性能表中的性能均指設計條件下的性能，訂貨時以性能表為準，如果風機使用條件與上述不符時，性能按相關公式換算。
在使用中，常會(huì )發生一過大或不足現象，產生這種現象的原因很多，如使用過程中發生流量時大時小的現象，主要由于管網的阻力時大時??；如在使用過程中，經過較長時間流量逐漸減小，或在短時間內突然減小，主要是由于風機流道或管網堵塞。在新風機安裝后，進行正式運轉時就發生流量過大或不足現象，主要原因有以下幾點：
eq \o\ac(○,1)1管網阻力實際值與計算值相差過大，由一般管網特性方程式：P=Kq2式中K阻力系數，如實際值K小于計算值K時，則流量增大，反之減小。
eq \o\ac(○,2)2選型時未考慮風機本身全壓值Δp影響，當風機實際風壓偏差為正偏差時，則流量增大，反之減小。
如風機在使用過程中發生流量過大或過小時，可利用調節門的開閉來調節流量，當調節門全開進，流量仍嫌過小，可采用下列方法之一消除。
a、改變管網，使管阻力系數K降低。
b、提高風機轉速（注意電動機是否過載及葉輪強度）。
c、調換新的壓較高的風機。
GG系列鍋爐離心通風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
地腳螺栓 GB/T6170-2000 4個 |
螺母 GB/T6170-2000 4個 |
墊圈 GB/T96-1985 4個 |
|
|
型號 |
功率 /KW |
||||||||||
|
GG2-13№4A |
2890 |
2775 3270 3764 4259 4726 5221 5715 6210 |
2312 2231 2114 1984 1831 1656 1464 1258 |
76.3 80.8 83.3 84.5 84.9 84.1 81.4 76.3 |
2.32 2.49 2.64 2.76 2.81 2.84 2.84 2.83 |
2.78 2.98 3.16 3.31 3.38 3.41 3.41 3.40 |
Y112M-2 B35 |
4 |
M10×220 |
M10 |
10 |
|
GG4-13№4.5A |
2900 |
3951 4656 5360 6064 6796 7507 8299 9151 |
2932 2829 2681 2515 2321 2100 1855 1594 |
76.3 80.8 83.3 84.5 84.9 84.1 81.4 82.8 |
4.18 4.48 4.75 4.97 5.12 5.16 5.22 6.34 |
5.01 5.38 5.70 5.96 6.14 6.19 6.26
|
Y132S2-2 B35 |
7.5 |
M10×220 |
M10 |
10 |
|
GG6-13№5A |
2930 |
5581 6547 7513 7479 9445 10411 11377 12343 |
3621 3501 3338 3140 2900 2632 2329 1992 |
77.8 81.8 84.4 86 86.4 85.3 82.6 77.7 |
7.13 7.69 8.16 8.51 8.71 8.84 8.84 8.73 |
8.19 8.85 9.38 9.78 10.02 10.16 10.16 10.04 |
Y160M1-2 B35 |
11 |
M12×300 |
M12 |
12 |
GG系列鍋爐離心通風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
聯軸器 |
|
|
型號 |
功率 /KW |
||||||||
|
GG8-13№8D |
1470 |
11841 |
3151 |
75.4 |
13.75 |
16.1 |
Y160L-4 |
15 |
|
|
13321 |
2934 |
79 |
13.74 |
16.12 |
|||||
|
14801 |
2876 |
81.4 |
14.53 |
17.05 |
|||||
|
16281 |
2843 |
83.6 |
15.38 |
18.06 |
|||||
|
16053 |
2761 |
84 |
14.48 |
17.1 |
Y180L-4 |
22 |
|
||
|
19376 |
2624 |
83.8 |
16.85 |
19.77 |
|||||
|
20856 |
2405 |
80.6 |
17.29 |
20.29 |
|||||
|
22336 |
2143 |
75.4 |
17.63 |
20.69 |
|||||
|
GG10-13№8D |
1470 |
11841 |
3151 |
75.4 |
13.75 |
16.1 |
Y180M-4 |
18.5 |
|
|
13321 |
2934 |
79 |
13.74 |
16.12 |
|||||
|
14801 |
2876 |
81.4 |
14.53 |
17.05 |
|||||
|
16281 |
2843 |
83.6 |
15.3 |
18.06 |
|||||
|
16053 |
2761 |
84 |
14.48 |
17.1 |
Y180L-4 |
22 |
|
||
|
19376 |
2624 |
83.8 |
16.85 |
19.77 |
|||||
|
20856 |
2405 |
80.6 |
17.29 |
20.29 |
|||||
|
22336 |
2143 |
75.4 |
17.63 |
20.69 |
|||||
|
GG15-13№9D |
1480 |
24183 27304 30424 33544 36665 39785 42906 46027 |
2863 2813 2711 2589 2415 2191 1947 1771 |
81.3 82.8 84.7 86.9 87.5 85.4 84.0 82.3 |
23.66 25.77 27.05 27.76 28.10 28.35 27.63 27.51 |
27.74 30.22 31.65 32.50 32.95 33.26 32.46 32.33 |
Y200L-4 |
30 |
|
GG系列鍋爐離心通風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
聯軸器 |
|
|
型號 |
功率 /KW |
||||||||
|
GG20-13№10D |
1480 |
33173 37454 41734 46014 50295 54575 58856 60960 |
3401 3332 3224 3067 2862 2607 2313 2150 |
85.8 88.7 90.9 91.5 90.4 88.0 84.3 82.5 |
36.54 39.10 41.14 42.87 44.28 44.93 4.87 44.13 |
42.88 45.88 48.28 50.31 51.91 52.72 52.65 51.78 |
Y250M-4 |
55 |
|
|
GG20-14№10D |
1480 |
20000 |
3970 |
77.5 |
28.46 |
33.40 |
Y225S-4 |
37 |
|
|
21800 |
3800 |
79.0 |
2.1 |
34.18 |
|||||
|
24100 |
3780 |
81.4 |
31.09 |
36.48 |
|||||
|
26500 |
3700 |
83.6 |
32.58 |
38.23 |
|||||
|
28100 |
3600 |
85.0 |
33.06 |
38.8 |
|||||
|
31500 |
3450 |
83.3 |
36.24 |
42.5 |
Y225M-4 |
45 |
|
||
|
34100 |
3150 |
80.6 |
37.02 |
43.44 |
|||||
|
37700 |
2950 |
75.4 |
40.97 |
45.99 |
|||||
|
GG35-13№11D GG40-13№11D |
1480 |
47427 531425 58570 63998 69427 45147 80570 86000 |
3986 3943 3840 3660 3411 3060 2659 2430 |
79.4 83.2 85.7 87.0 86.0 85.6 82.0 80.4 |
66.14 69.96 72.90 74.79 75.49 74.62 72.57 72.20 |
79.37 83.95 87.48 89.75 90.59 89.54 87.08 86.64 |
Y280M-4 |
90 |
|
GG系列鍋爐離心通風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
聯軸器 |
|
|
型號 |
功率 /KW |
||||||||
|
GG65-13№16D GG75-13№16D |
960 |
89960 101568 113175 |
3825 3746 3619 |
85.8 88.7 90.9 |
111 119 125 |
130 140 147 |
Y335M1-6 |
160 |
|
|
124783 136391 147999 159606 171213 |
3452 3217 2923 2599 2368 |
91.5 90.4 88.0 84.3 82.5 |
131 135 136 137 137 |
154 158 160 161 161 |
Y355M1-6 |
160 |
|
||
GY系列鍋爐離心引風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
聯軸器 |
|
|
型號 |
功率 /KW |
||||||||
|
GY2-13№8.8D |
1460 |
5583 6095 6596 7114 7593 8105 |
3180 3240 3280 3315 3290 3250 |
77.0 78.0 80.0 80.5 79.0 78.5 |
6.57 7.18 7.67 8.60 8.96 9.50 |
7.84 8.6 9.20 9.96 10.75 11 |
Y160M-4 |
11 |
|
|
8614 9104 |
3190 3160 |
78.0 76.0 |
9.98 10.72 |
11.98 12.87 |
Y160L-4 |
15 |
|
||
GY系列鍋爐離心引風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
聯軸器 |
|
|
型號 |
功率 /KW |
||||||||
|
GG4-13№9D |
1470 |
12500 13390 14280 15106 16010 16840 |
34.23 344.8 3468 3474 3460 3440 |
80 81 82.5 81.5 81.3 81.0 |
14.96 15.83 16.67 17.88 18.92 19.86 |
17.1 18.20 19.18 20.99 22.2 22.86 |
Y180L-4 |
22 |
|
|
17751 18610 |
3425 3410 |
80.0 79.5 |
21.14 22.2 |
24.86 26 |
Y200L-4 |
30 |
|
||
|
GY6-13№9.8D |
1480 |
16000 17100 18200 19300 |
4164 4185 4200 4165 |
78 79 78 76.5 |
22.1 23.45 25.3 27.2 |
25.93 27.5 29.7 31.9 |
Y225S-4 |
37 |
|
|
20400 21500 22600 23700 |
4130 4090 4042 3986 |
75 73.5 72.0 71 |
29.1 31.1 32.8 33.92 |
34.1 36.5 38.5 39 |
Y225M-4 |
45 |
|
||
|
GY8-13№10D |
1480 |
15052 18031 19865 22538 24793 27046 |
4208 4193 4133 4040 3932 3895 |
80.0 80.4 81.2 80.4 78.6 76 |
16.38 25.52 28.08 30.82 34.45 38.51 |
19.25 30.05 32.99 36.22 40.48 45.24 |
Y225S-4 |
37 |
|
|
29300 31554 |
3624 3457 |
73 70 |
39.33 40.92 |
46.21 48.11 |
Y225M-4 |
45 |
|
||
GY系列鍋爐離心引風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
聯軸器 |
|
|
型號 |
功率 /KW |
||||||||
|
GY10-13№10D |
1480 |
20572 23378 26184 28990 31795 34600 |
4047 4080 4098 4100 4077 4035 |
80.72 82.81 84.23 85.00 85.11 84.55 |
27.14 30.28 33.39 36.57 39.86 43.37 |
33.32 37.8 40.87 44.76 45.94 53.08 |
Y250M-4 |
55 |
|
|
37405 40210 |
3991 3957 |
83.34 81.47 |
47.17 51.38 |
57.74 62.89 |
Y280S-4 |
75 |
|
||
|
GY15-13№12D |
1480 |
33318 37483 41648 45812 50356 54520 |
4005 3994 3907 3852 3745 3572 |
75.4 79.0 81.4 83.6 85.0 83.8 |
49.15 52.63 55.52 58.64 61.61 64.53 |
57.58 61.65 65.04 68.70 72.18 75.82 |
Y280S-4 |
75 |
|
|
58685 62850 |
3270 2912 |
80.6 75.4 |
66.09 67.40 |
77.43 78.95 |
Y280M-4 |
90 |
|
||
|
GY20-13№12.4D |
1480 |
42582 47684 52790 57916 63013 68123 |
4086 4004 3997 3832 3626 3420 |
75.4 79.0 81.4 83.6 85.0 83.8 |
62.69 66.98 71.65 73.52 74.67 77.22 |
73.8 78.9 84.4 86.6 87.9 90.9 |
Y280M-4 |
90 |
|
|
73226 78343 |
3173 2740 |
80.6 75.4 |
80 79.08 |
94.9 93.1 |
Y315S-4 |
110 |
|
||
GY系列鍋爐離心引風機性能與選用件表
|
風機型號 |
主軸 轉速 /(r/min) |
流量 /(m3/h) |
全壓 /Pa |
內效率 （%） |
內功率 /KW |
所需 功率 /KW |
電動機 |
聯軸器 |
|
|
型號 |
功率 /KW |
||||||||
|
GY20-13№12.5D |
1480 |
60611 68971 77331 85692 94052 |
3688 3620 3486 3323 3112 |
83.6 87.0 89.2 90 89.3 |
74.27 79.72 83.95 87.89 91.04 |
90.9 97.6 102.8 107.6 111.2 |
Y315S-4 |
110 |
|
|
102412 110772 121272 |
2843 2535 2204 |
86.3 82.2 81 |
93.50 94.89 91.66 |
114.5 116.2 112.4 |
Y315M-4 |
132 |
|
||
|
GY35-13№14D GY40-13№14D |
1480 |
86586 97777 109550 120740 |
4235 4216 4171 4062 |
79.4 83.2 85.7 87.0 |
126.4 135.8 146.0 154.5 |
148.5 159.6 171.6 181.5 |
JS117-4 |
180 |
|
|
131940 143130 154910 166100 |
3872 3609 3238 2813 |
86.8 85.8 82.8 79.4 |
161.4 165.6 166.4 161.9 |
189.6 194.6 195.5 190.2 |
Y315L2-4 |
200 |
|
||
|
GY65-13№20D GY75-13№20D |
960 |
167130 188730 211470 |
3782 3766 3726 |
79.4 83.2 85.7 |
218 234 252 |
266.9 286.5 308.6 |
Y400-6-6 6000V |
315 |
|
|
233070 254670 276270 299010 320610 |
3628 3458 3224 2892 2514 |
87.0 86.8 85.6 82.8 79.4 |
267 278 285 287 279 |
326.9 340.4 349.0 351.4 341.6 |
Y400-6-6 6000V |
355 |
|
||
